城市供暖高效节能管理系统
2019/6/3 16:54:57 点击：
换热站自控系统的技术要求
很明显，建立、发展及运行区域供热网络，在硬件、软件、产品及服务上，需符合供热系统特定的要求。因此，自控系统的规划及界定是非常重要的，它将影响系统的扩展性及供热网络操控的有效性。尤其是在决策投资一个新的自控系统，以下八点要素应被决策者重点考虑：
系统的扩展性
热网监控及数据采集系统（SCADA）有能力增加或扩充至供热系统的理想规模，换言之，它将能随项目的进展，根据需要增加联接的控制器及操作工作站数量。
系统的先进性
先进的自控产品和系统的采用，是热力公司的营利及提高客户满意度的保证。例如，换热站通常是无人值守，当某些异常出现时，通过SCADA 系统以 SMS 方式通知，使维修人员能在最短的时间内到达现场，迅速进行维修和维护。这一切要在很短的时间内完成，让用户感觉不到供热的中断，可靠的供热系统会提高用户的满意度并更愿意支付热费。
通讯的多样性
SCADA 系统需有足够的开放功能，这样热力公司可以选择不同的通讯协议。通常热力公司在发展的不同时期， 将采用多种通讯协议。
系统的标准性
在结构（例如软件平台）和通讯（例如 TCP/lP）方面采用开放的标准提高了和其他系统的兼容性（数据交换或和第三方系统集成），同时提高了选择使用不同通讯系统的灵活性。而且，开放的通讯接口意味着不同种类的控制器可以被集成到一个自控系统中。
系统的开放性

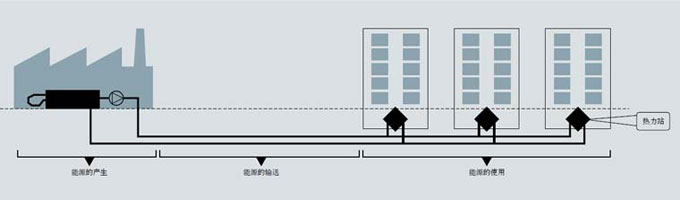

热源和热网输配系统的自控需要协调统一，步调一致，实现无缝连接。
系统的长期性
这一系统将具备长期使用性和系统扩展性，因而保证其可用性和适用性，对保护投资者的利益至关重要。
系统的可靠性
自控产品及系统的可靠性和有效性对于热力公司的安全和效率是至关重要的。
系统的专家性
热源和热网输配系统应该在自控系统的指导下高效运行。通过对热网输配系统热量及流量的控制，或者对于无人使用的建筑减少热量供应，实现整个系统高效运行。
西门子换热站自控系统
作为全球技术性的领导者，西门子的换热站自控系统素以产品的质量及为用户提供的综合 & 专业的产品解决方案而闻名。其提供的整体解决方案会使合作伙伴将只和一个供应商合作，就可完成整个供热控制系统。区域供热自控领域众多的发明有力地证明了西门子在产品制造及应用上有着悠久的历史。例如，早在 60 年前，西门子公司就发明了第一个专业的供热控制器，超声波流量计，控制阀门的液压式执行器，兼容 M - Bus 通讯的控制器及许多专业供热应用己被确定为行业标准。同时，为供热用户提供专业的产品及综合解决方案，提高其能源利用效率、降低运行费用及减少对环境的负面影响。
基于智能通讯的控制系统
多样化应用
通过智能菜单选择不同的功能块，Climatix DH 控制器能够构建出一个最多配置四个供热回路、三个前置调节器和两个生活热水回路的区域供热站。功能块可以灵活进行组合，实现丰富的应用。要做到这些并不需要专用的工具或者编程知识。对于 OEM 来说这点具有很高的灵活性，并且缩短开发周期和节约开发成本。调试参数表可以在不同控制器之间复制，节约调试时间。
成熟的控制算法
功能块构建于西门子楼宇科技成熟的控制算法基础之上。和其他同类的自由编程的解决方案相比可节省高昂的开发和测试费用，因此可减少开发支出。
文本人机界面
具体应用功能的操作很简单，它根据使用者的需求进行设计。菜单文本有多种语言供选择，也可以在标准菜单语言中增加新的语言，当然也能支持特殊字符或文字例如俄语或者汉语，这点可方便新市场的开发。需要的话我们可为 Climatix DH 选配触摸屏。
服务工具
使用 Scope 调试工具能够实现在高度自动化的生产中进行参数设定。通过特殊功能，例如在线测试功能，能够在现场进行功能测试。扩展模块允许 OEM 以模块化的模式进行供热站开发和设备供应。在Climatix DH 主控制器中配置基础功能模块，而其他功能模块的实现仅通过安装扩展模块达成。这样的话，在工厂装配接线完成的控制系统，到现场安装时只需要增加不同的扩展模块，通过简单的总线连接即可实现功能扩展。因此，控制系统的成本就自动和具体的装配等级相适应。
信息交互需求持续增长
我们的社会已经越来越习惯于通过电子媒体进行广泛的信息交互，相应地在这方面对区域供热的期望也在增加。这些期望涵盖了从舒适度控制、更透明的能源消费显示到热能生产和消费间的联网，再到故障报告等诸多方面。现在在大型建筑中通信功能和建筑管理系统的融合已经是技术标准，不可或缺。而电网的发展（关键词：智能电网）更可能增强这种要求，并且可能催生新的业务模式。这种发展趋势将走向何方，现在在很多方面还都是不明朗的，但是一种可兼顾未来各种不同趋势的技术其优势将十分明显。西门子区域供热控制器能在其具体使用范围内满足各种通信需求。
开放性协议

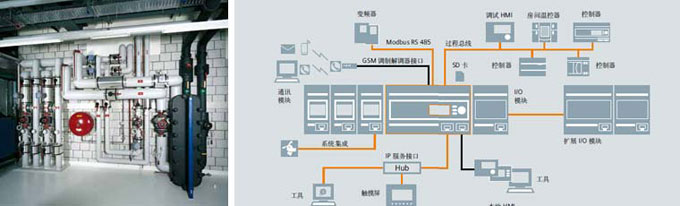

在满足联网需求方面，Climatix DH 控制器的信息交互能力就显得尤为重要，借助于这种能力既能够使用热力公司或者外部供应商现有的或者即将建立的通信网络，同时又和建筑的自动化系统连成一体。系统使用诸如 BACnet、Modbus、M-Bus 和TCP/IP 之类的开放性标准协议。这点保证了客户能和外部设备进行数据交换，也兼顾了未来所需的通信能力。
模块化
Climatix DH 的模块化设计确保您不会错过未来的流行功能，即使在今天还没有通信需求。Climatix DH 最多允许通讯模块选择三个不同的开放性协议。因此您可以将建筑管理系统，例如西门子 DESIGO Insight，和 BACnet 进行融合，通过 M-Bus 读取热量表并且通过互联网进行远程维护。设备的后期升级随时可进行。
突出特点
■ 多样化应用，无需额外编程花费
■ 成熟的控制算法和联网带来更高的能源效率
■ 界面友好，操控简单的人机用户接口
■ 具前瞻性的通信能力
■ 模块化带来的投资安全性

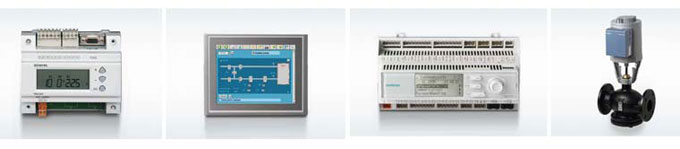

成熟加创新 — RWD 控制器 &Climatix DH 控制器
能源效率
西门子控制器的信息交互能力允许需求数据和能源生产数据进行交互，从而使得智能和高效的区域供热网络的建立成为可能。一系列的控制算法，例如将风和阳光的影响也考虑进去，将能够提高个体建筑物的能源效率。您可在我公司控制器产品详细文档说明中找到关于此主题的其他设想。
投资安全性
RWD 系列控制器能够为新的或者现有设备提供成熟的解决方案。Climatix DH 则融合了成熟的解决方案和新构想，然后将其发展成下一代区域供热控制系统。通信能力、可扩展性、简单的操控以及灵活的应用只是其中的几个特点。
此外系统在多个方面保证了向下的兼容性。
对未来的投资具有可规划性
如果进行一项投资时不确定是否需要通信功能或者不清楚需要哪种通信功能，ClimatixDH 的模块化结构允许在以后再加装通信模块。一个设备也可以在以后通过附加输入/输出模块进行扩展。由于传感器可自由选择输出信号也具有选择性，所以 Climatix DH 控制器也能将现有设备提升到最新的技术水平。同样，RWD标准应用控制器也可配套Modbus RTU 通讯模块，实现对小型供热机组的监控。升级过程可逐步进行。
易操作性
依照具体用途，不同的控制器系列使用不同的操作方案。RWD 系列产品的调温按键便于居住者直接调到舒适的温度。Climatix DH 则更进一步，在操作友好的菜单界面上直接提供文字提示。
服务和能效控制
新的 Climatix DH 控制器具有内置的数据存储功能。通过对获取的数据进行分析可了解设备是否有达到期望的能效。此外出现故障时这些数据也有助于排查故障原因。
通信
所有的西门子区域供热控制器都能够满足其特定使用范围的通信需求。在这方面所使用的是一致通用的开放性标准通信协议。这些保证了客户能和外部设备进行数据交换，也兼顾了未来所需的通信能力。Climatix DH提供了几种开放性协议供选择。
西门子调节阀
高精度高速度地控制设备
西门子的现场控制检测设备完善了区域供热应用的产品系列。该系列包括大小型区域供热系统分站一次侧和二次侧应用的控制阀、执行器和西门子传感器。具有高控制精度和反应速度的电磁阀可用于关键的生活热水应用。
多样化应用
RWD 系列产品的应用功能已经可以满足大部分热力公司的需求。其中涉及供热回路数量、类型和生活热水处理方面的进一步需求，Climatix DH 采用了一种新的功能块方案加以满足。此创新的核心思想是，大部分设备上一个供热回路的功能和其他供热回路一样，不同的只是供热回路的数量和水力循环回路的数量、前置调节器和生活热水回路。此功能块构建于西门子建筑工程成熟的控制算法基础之上。
高效满足客户期望
Climatix DH 所具有的高度灵活性能够使您在传感器选择、阀门和执行器的控制信号以及和建筑管理系统的融合方面简便快捷地满足客户的要求。
设备运行趋势
Scope 软件能现场用趋势图表示温度和阀门控制信号之间的关系。还能分析受控系统的表现，计算具体的最佳控制参数 — 例如Kp 值，以便在系统更改后检查其当前的运行表现。
突出特点
■ 借助于专门的控制算法和联网实现能源效率
■ 具前瞻性的通信能力
■ 面向未来的投资
■ 用户友好的操作性能
■ 按照运行趋势和事件进行设备趋势记录
■ 控制精度高、反应速度快是
西门子换热站自控系统的特殊功能
效率监控
根据规定的连接条件、回水温度、流量和负载上限等参数可以安全地储存在控制器中。此外还可对区域供热站中的压力和温度全面监控和记录。这将使得热力公司在异常变化的早期就能及时发现，保障了运营安全，也将减少用户的费用并防止热网受到不利因素影响而产生负面效应。
特殊功能
热力公司和用户可根据某些建筑的特性，使用诸如地板采暖和防止热网浪涌等特殊功能。如果必要的话，在室外温度较低时，可以取消夜间经济模式。
避免停运
设备在较长时间停运后需要短时开启泵和阀门，避免堵塞。热网的压力能够根据需要自动保持稳定。使用 ECO 功能可以减少频繁启停设备。
负载管理
通过启动和锁定信号能够优化热网中的能源分配。热能将根据用户的需求动态分配，促进热能的优化使用。优化最优启/停控制可实现在适合的时间进行供热。根据需要控制器也可将外部因素考虑进去，例如风和日照等。这样可提升房间舒适度和能源利用效率。
太阳能生活热水
供热管网仅在冬季运行，利用太阳能进行夏季的生活热水置备。此种方式可有效地降低运营成本。
电磁阀的主要特点
■ 安全复位、大推力、免维护是液压执行器的主要特点
