西门子温湿度传感器 QFM2160 QFM2171

更新：2019/5/31 14:20:27 点击：

品牌：西门子
型号： QFM2160 QFM2171
市场价：元
优惠价：元 (已有 0 人购买)

产品介绍

西门子风管式温湿度传感器 QFM2160 QFM2171 ...
用于相对湿度和温度

• 工作电压AC 24 V 或 DC 13.5...35 V
• 信号输出DC 0...10 V/ 4…20 mA，用于相对湿度
• 测量精度为舒适范围内的±3 % 相对湿度
• 信号输出 DC 0...10 V/ 4…20 mA 或T1 或 LG-Ni 1000，用于温度

用途

西门子风管式温度传感器QFM2160 QFM2171 ...专用于通风与空气调节设备中的以下用途：
• 相对湿度和
• 温度
该传感器有以下用途：
• 控制送风与排风
• 参考传感器，如露点转换
• 限定传感器，例如与蒸汽湿度传感器相连
• 限定传感器，例如测量值显示或与一个楼宇自控系统相连
• 焓值与绝对湿度传感器，与AQF61.1 （参考技术资料N1899）或SEZ222（参考技术资料N5146）配套使用

型号概览

参考型号	温度测量范围	温度信号输出	湿度信号输出	工作电压
QFM2100	None	None	DC 0...10V	AC 24V or DC 13.5…35V
QFM2101	None	None	4…20 mA	DC 13,5…35 V
QFM2120	0..50℃/-35..+35℃/-40...70 °C	LG-Ni 1000	DC 0...10V	AC 24V or DC 13.5…35V
QFM2160	0..50℃/-35..+35℃/-40...70 °C	DC 0...10V	DC 0...10V	AC 24V or DC 13.5…35V
QFM2171	0..50℃/-35..+35℃/-40...70 °C	4…20 mA	4…20 mA	DC 13.5…35V

订货和交货

订货时，请注明产品名称和参考型号，例如：
风管式温度传感器QFM2160
安装法兰和电线接入密封管M16 与传感器一同供货。

设备组合

所有系统或设备都能够获取和处理传感器的DC 0...10 V 或4...20 mA、LG-Ni 100 or或者T1 输出信号。

当使用无源温度传感器用作取平均值，我们建议采用SEZ220 信号转换器（技术资料N5146）

功能

相对湿度传感器通过传感元件的电容值随湿度变化而成函数方式变化来获取风管内的相对湿度值。
电子测量电路把传感器的信号转换成连续的DC 0...10 V 信号，相对应为0...100 % 的相对湿度。温度传感器通过传感元件的阻值随温度变化而成函数方式变化来获取风管内的温度值。
该值根据不同的温度测量范围0...50 °C, − 35...+35 °C, 或者 -40...70 °C 转换成DC 0...10V 或者 4…20 mA 的输出信号。测量范围可以进行选择。

机械设计

- 风管式温度传感器包括外壳、印制电路板、连接终端、安装法兰和带测量器的浸入杆。组合式的外壳包括底座和可拆卸的面板 (螺纹连接)。测量电路和设定元件的位置在面板里面的印制电路板上，连接终端则在底座上。
- 传感元件在测量器的末端并有过滤帽保护。
- 电线接入是通过传感器所带的M16 电线接入密封管 (IP 54) 用螺丝固定在外壳里面的。
- 浸入杆和外壳由塑料做成，连接紧密。
- 传感器通过附带的安装法兰进行安装。法兰套入浸入杆并且根据所需的浸入长度进行固定。

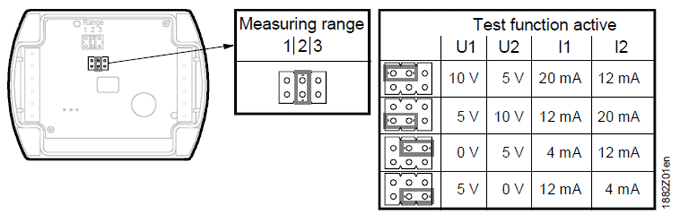

元件设定

设定元件的位置在面板里面。它包括6 个插脚和一个短插头。它是用来选择所需的温度测量范围和激活测试功能。

不同的插头位置由以下不同的用处：

• 用于有源温度测量范围：
左边位置短插头 (R1) = − 35...+35 °C
中间位置短插头 (R2) = 0...50 °C (出厂设置)
右边位置短插头 (R3) = -40...70 °C
• 用于激活测试功能：
短插头在水平位置：信号输出会显示测试功能激活的值。

出错

• 如果温度传感器出现故障，60 秒钟后温度信号输出端U2(I2)出现0V（4mA），而湿度信号输出U1(I1)达到10 V (20 mA)
• 如果湿度传感器出现故障，60 秒钟后湿度信号输出端U1(I1)达到为10 V (20 mA)，而温度信号仍然正常。

工程注意事项

为给传感器供电，需要一个带单独线圈的安全弱电变压器。在选择变压器并对其保护时，要遵守当地的安全规则。
选择变压器的大小，要考虑到风管式温度传感器的耗电量。
如果需要正确对传感器进行接线，请参考传感器技术资料。
用线长度要在允许的范围内。

电缆路由和电缆选择

在铺设电缆时，必须注意到电缆并排铺设长度越长、间距越小，则电磁干扰越大。
在有 EMC 问题的环境中，必须使用屏蔽防护电缆。
在次级供电线路和信号线中必须采用双绞线。

安装注意事项

位置

传感器应该安装在风管管路的中段。如果传感器与蒸汽加湿器共用，其间距的最短为3米，最长不超过10 米。
如果还涉及到露点温度漂移，传感器必须安装在排风管道内。

注意

• 外壳之间的密封不能去除，否则无法保证IP 65 的保护等级。
• 传感头的传感元件十分敏感，避免安装时有过多震动或其它影响。

安装说明

安装说明印在传感器的包装上

调试注意事项

开关电源前要检查线路。如果需要，要选择传感器的温度测量范围。

西门子QFM2160 QFM2171 等系列传感器-技术数据

工作电压： AC 24 V ± 20 % or DC 13.5...35 V；频率：50/ 60 Hz at AC 24 V；功耗：≤ 1 VA
湿度
测量范围： 0...95 % r.h.
23 °C 时的测量精度：0...95% r.h. ± 5 %；30...70% r.h. ± 3 %
温度相关性：≤0.01 % r.h. / °C
时间常数：运动空气中约为20s
输出信号：线性 (端子U1) DC 0...10 V 0...100 % r.h. max. ±1 mA
输出信号：线性(端子 I1)仿真负载4…20 mA 0...100 % r.h.
温度
温度范围： 0...50 °C (R2 = 出厂设定),− 35...+ 35 °C (R1), -40...70 °C (R3)
测量元件：Pt 1000 class B to DIN EN 60 751
测量精度：± 0.6 K（15...35 °C）；± 0.8 K（− 35...+70 °C）
时间常数运动空气中约为20s
输出信号，线性(端子 U2) DC 0...10 V 0...50 °C / −35...+ 35 °C / 0...70 °C max. ±1 mA
输出信号，线性(端子I2)仿真负载4..20 mA 0...50 / − 35...+ 35 / 0...70 °C
外壳：IP 65 to IEC 529
安全等级：III to EN 60 730
接线端：1 × 2.5 mm2 or 2 × 1.5 mm2
电缆管：(附上的) M 16 x 1.5工作 IEC 721-3-3
气候条件： class 4K2
温度：− 40...+ 70 °C
湿度：0...95 % r. h. (可冷凝)
机械条件： class 3M2
运输 IEC 721-3-2
气候条件：class 2K3
温度：− 25...+ 70 °C
湿度：<95 % r. h.
机械条件：class 2M2
底座聚碳酸酯，RAL 7001 (银灰)
面板聚碳酸酯，RAL 7035 (银灰)
浸入杆聚碳酸酯，RAL 7001 (银灰)
过滤帽聚碳酸酯，RAL 7001 (银灰)
安装法兰 PA 66(黑)
电线接入密封管 PA, RAL 7035 (银灰)
传感器（完整装备）硅树脂-free
产品安全
家用自动化电气控制EN 60 730-1
电磁适应性
免疫性：EN 61 000-6-1
散发性：EN 61 000-6-3
符合 EMC 指示 89/336/EEC
符合澳大利亚 EMC 架构
无线电通讯冲突发散标准
无线电通讯 Act 1992 AS/NZS 3548
标准 UL 873
包括包装：0.18kg

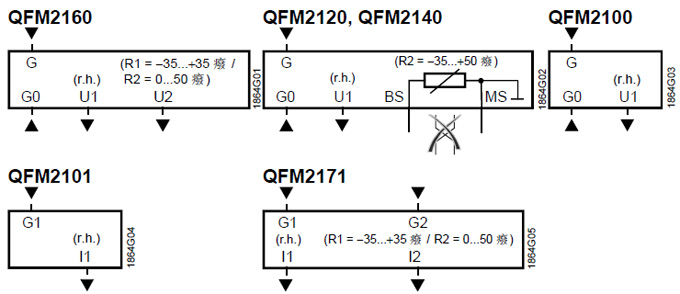

接线端

G, G0 工作电压 AC 24 V (SELV) or DC 13.5...35 V
G1, G2 工作电压 DC 13.5...35 V
U1 信号输出DC 0...10 V 对应相对湿度范围 0...100 %
U2 信号输出4…20 mA 对应温度范围0...50 °C / -40…70 °C / − 35...+35 °C
I1 信号输出 4…20 mA 对应于相对湿度范围 0...100 %
I2 信号输出DC 0...10 V 用于温度范围 0...50 °C / -40…70 °C / − 35...+35 °C

外形尺寸
