佰锐德电动二通阀/三通阀VFQ系列

更新：2019/6/1 11:57:47 点击：

品牌：佰锐德
型号： VFQ系列
市场价：元
优惠价：元 (已有 0 人购买)

产品介绍

佰锐德VFQ系列电动二通阀/电动三通阀

二通法兰阀PN16/PN25 VFQ61…

三通法兰阀PN16/PN25 VFQ62…属于长行程单座阀

用途

VFQ系列电动二通阀/三通阀用于锅炉、区域供热和制冷设备、冷却塔、加热机组和空调机组中作为控制阀门。适用于闭式或开式管路系统（注意避免气蚀)

技术参数(两通电动调节阀VQF61…)

公称直径	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
型号VQF61.		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
Kvs值	m³/h	1/1.6/2.5/4	5	7.5	10	12	31	49	78	124	200	300	450	630	1200	1700	1900
行程	mm	20				20/40				40				40~100
最大关闭压差
泄漏率		0~0.02%Kvs
介质		水、蒸汽、热导油...
介质PH值		最小7，最大10
介质温度		-20~220℃
公称压力		PN16/PN25
连接		法兰连接
材料
阀体		球墨铸铁EN-GJS-400-18（GGG40）
阀杆		非磁性不锈钢（304）
阀芯		非磁性不锈钢（304）
密封		PTFE+碳纤维

技术参数(三通阀VQF62…)

公称直径	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
型号VQF62.		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
Kvs值	m³/h	4	5	7.5	10	12	31	49	78	124	200	300	450	630	1200	1700	1900
行程	mm	20				20/40				40				40~100
最大关闭压差
泄漏率		0~0.02%Kvs
介质		水、蒸汽、热导油...
介质PH值		最小7，最大10
介质温度		-20~220℃
公称压力		PN16
连接		PN16法兰连接/PN25法兰连接
材料
阀体		球墨铸铁EN-GJS-400-18（GGG40）
阀杆		非磁性不锈钢（304）
阀芯		非磁性不锈钢（304）
密封		PTFE+碳纤维

阀门结构设计

两通阀

阀杆（材质：304不锈钢）
密封组件（材质：304不锈钢+PTFE+碳纤维）
阀体（材质：球墨铸铁EN-GJS-400-18（GGG40））
阀芯（材质：304不锈钢）
阀口（材质：304不锈钢）
防污圈（材质：PTFE）
密封圈（材质：PTFE+碳纤维）
密封圈（材质：不锈钢层垫+石墨）
盲板（材质：Q235）

三通阀

阀杆(材质：304不锈钢）
密封组件（材质：304不锈钢+PTFE+碳纤维）
阀体（材质：球墨铸铁EN-GJS-400-18（GGG40））
阀芯（材质：不锈钢）
阀口（材质：不锈钢）

注意事项

安装位置

阀门宜安装在回程管道上, 这里的温度较低且密封函负荷也较低.

阀前过滤

在阀门前安装过滤器或污物收集器以确保阀门调节功能, 和长时间的使用寿命. 从阀门和管道中处除污物, 焊渣, 等等.

气浊

根据介质温度与压力关系限制阀门前后的压差就能避免气蚀.

流向

调试

只有在阀门和执行器正确组装完毕后才可以调试阀门.

在所有安装方位上确保执行器的推杆和阀门的阀杆可靠的连接.

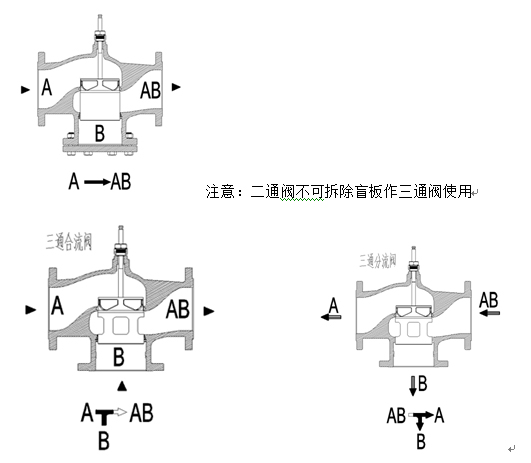

开/闭检查

阀门	直通A→AB	旁通B→AB
阀杆伸出	关闭	打开
阀杆缩进	打开	关闭

维护

阀门无需维护.在进行阀门或执行器维修前:

停止水泵并切断电源
关闭截止阀
释放管道系统中的压力并等待管道完全冷却

如有必要, 需拆除电气连线.由于使用了不同类型的材料, 阀门在报废前必须被拆解. 依照法律规定或生态环境要求某些阀门部件需要特别处理.必须遵守当地的现行法律法规.

保证

阀门的技术参数仅适用于阀门与我公司指定的电动执行器配套使用的情况.当使用其它制造商的执行器时, 我公司所保证的条款都将失效.

阀门尺寸

型号	C	ΦD		ΦD1		n*Φd		f	L	H	H1	H2
型号	C	PN16	PN25	PN16	PN25	PN16	PN25	f	L	H	H1	H2
DN15	14	95	95	65	65	4*Φ14	4*Φ14	2	130	157	87	63
DN20	14	105	105	75	75	4*Φ14	4*Φ14	2	140	161	92	68
DN25	14	115	115	85	85	4*Φ14	4*Φ14	2	165	161	100	76
DN32	18	140	140	100	100	4*Φ18	4*Φ18	3	180	165	114	88
DN40	18	150	150	110	110	4*Φ18	4*Φ18	3	200	160	120	94
DN50	20	165	165	125	125	4*Φ18	4*Φ18	3	230	190	137	107
DN65	20	185	185	145	145	4*Φ18	8*Φ18	3	290	209	150	120
DN80	20	200	200	160	160	8*Φ18	8*Φ18	3	310	206	177	147
DN100	22	220	235	180	190	8*Φ18	8*Φ22	3	350	229	185	153
DN125	22	250	270	210	220	8*Φ18	8*Φ26	3	400	268	207	174
DN150	24	285	300	240	250	8*Φ22	8*Φ26	3	480	292	251	215
DN200	24	340	360	295	310	12*Φ22	12*Φ26	3	495	301	240	204
DN250	26	405	425	355	370	12*Φ26	12*Φ30	3	622	358	268	230
DN300	28	485	485	410	430	12*Φ26	16*Φ30	3	698	383	350	300
DN350	32	555	555	470	490	16*Φ26	16*Φ33	3	787
DN400	34	620	620	525	550	16*Φ30	16*Φ36	3	914


DN40 配SAX执行器	DN65 配SBV执行器	DN100 配SKD执行器	DN125 配SKC执行器	DN200 配SKC执行器
