西门子控制器RWG1.M12D

更新：2019/5/27 17:03:16 点击：

品牌：西门子
型号： RWG1.M12D
市场价：元
优惠价：元 (已有 0 人购买)

产品介绍

西门子新一代控制器RWG1.M12D综合了西门子在楼宇、暖通等行业的多年经验，基于通用的硬件设计、可编程的软件平台、强大的通信处理能力，广泛应用于建筑物内的新风机组、空调机组、热交换机组、风机、水泵、照明等机电设备的监视和控制。
· 通用输入输出的设计极大地提高了设备的灵活性，节省客户投资
· 内置可编程192 * 64 点阵液晶屏
· 板载RS485 和Ethernet 接口实现灵活的现场数据采集和数据交互
· 简易的浏览器访问即可实现控制器的灵活编程，大大降低了客户端要求
· 智能化图形编程界面、自解释性编程语言让编程变得简单
· 完善的西门子参考应用案例模板极大降低了编程学习难度
· 全功能离线模拟器让程序调试变得简单容易

产品特性

· 支持交直流24V供电
· 12 个通用输入输出口
· 板载 RS485接口，支持本机作为Modbus RTU主设备或者从设备
· 板载Ethernet网络接口支持本机作为Modbus TCP 服务器
· 通过Web在线编程工具进行编程
· 可通过USB接口进行现场应用升级
· 全功能离线模拟器调试
· 可编程板载红色LED指示灯

技术参数

通用数据

█ 工作电压：AC 24V (+20%, -20%) DC 24V (+10%, -15%) ；频率 48... 63 Hz；耗电量： 7 W / DC 24V，14 VA / AC 24V
█内部保险丝：有（在声称电源范围内可恢复，如损坏不可恢复）
█主处理芯片： Cortex M4
█掉电保存：至少24 小时(在25°C 时)
█实时时钟误：” 小于15分钟/年(在25°C时)
█内置HMI ：192 * 64 点阵，带白色背光，背光维持时间可设定按键 4 个按键(+,-,OK,ESC)
█板载指示灯（绿色） - 常亮：设备工作正常- 闪烁：程序升级中
█板载可编程指示灯（红色）如下四种状态
- 0：灯灭
- 1：灯亮
- 2：慢闪（1 Hz）
- 3：快闪（5 Hz）

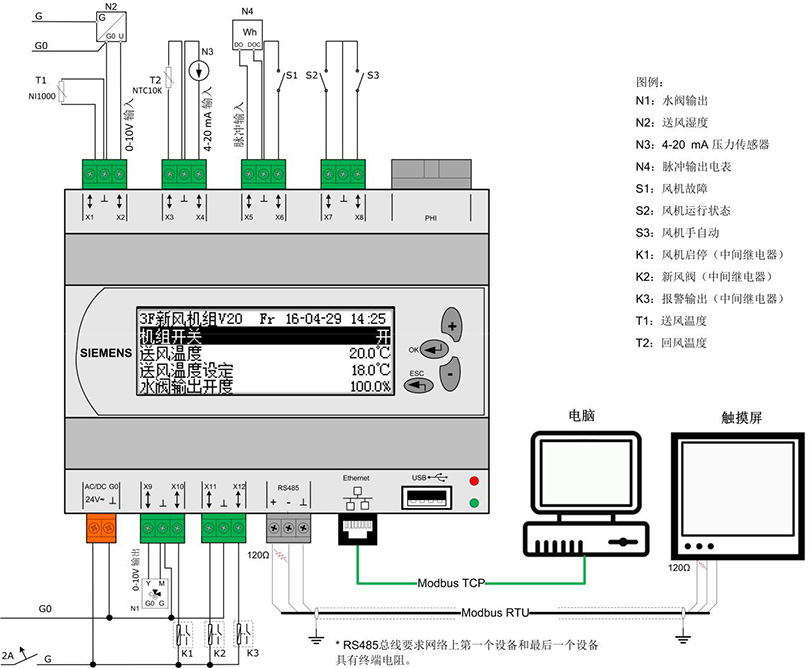

应用举例

注意事项

· 接配电源线时，必须严格隔离高压区域，而使用DC 24V(+10%, -15%) / AC 24V (± 20%)安全电压源，从而保证安全,防止电击危险!
· 同一电源连接多个控制器设备时，若各个模块24V 交直流和G0 端子连接错误，可能永久损坏控制器和电源。
· DO外接继电器时，RWG的M 需要连接中间继电器初级供电电源的负端，否则可能会由于过流保护导致控制器失电。
· DO外部连接的继电器，必须满足双重绝缘的要求，防止电击危险。
· 具有不同参考电位的互连设备可能导致出现不必要的电流流过互连电缆。这些不必要的电流可能导致通讯出错，甚至可能损坏设备。
· 请确保即将用通讯电缆连接的所有设备均具有公用电路参考电势，或对其进行绝缘，以避免产生不必要的电流。
· 为保证通讯网络的稳定和保护通讯接口，在不同的应用场合，需增加隔离器件，保证电源隔离和电器隔离，是避免接口损坏的重要措施。
