西门子温湿度传感器QFA3160 QFA3160D QFA3171 QFA3171D

更新：2019/5/31 13:59:34 点击：

品牌：西门子
型号： QFA3160 QFA3160D QFA3171 QFA3171D
市场价：元
优惠价：元 (已有 0 人购买)

产品介绍

房间温湿度传感器QFA3160 QFA3160D QFA3171 QFA3171D
测量房间内相对湿度 (高精度) 以及温度的西门子温湿度传感器

• 工作电压AC 24 V / DC 13.5...35 V

• 相对湿度和温度的信号输出DC 0...10 V / 4…20 mA
• 整个测量范围内的高精度
• 电容式湿度测量

用途

西门子温湿度传感器QFA3160 QFA3160D QFA3171 QFA3171D用于相对湿度的测量精度和响应时间都有较高要求的空调场合。测量范围包括了0…100 %整个范围。
例如：
• 造纸业、丝绸业、药业、食品业、化学和电子工业等等用于储藏和生产的设施中
• 实验室
• 医院
• 计算机和数字处理中心
• 温室
• 配合 AQF3100 附件可以用于室外

型号概览

参考型号	工作电压	温度测量元件	湿度度信号输出	温度信号输出
QFA3100	AC 24V DC 13.5…35V	--	DC 0...10V	--
QFA3101	DC 13.5…35V	--	DC 4...20mA	--
QFA3160	AC 24V DC 13.5…35V	Pt1000	DC 0...10V	DC 0...10V
QFA3171	DC 13.5…35V	Pt1000	DC 4...20mA	DC 4...20mA
QFA3160D(带显示)	AC 24V DC 13.5…35V	Pt1000	DC 0...10V	DC 0...10V
QFA3171D(带显示)	DC 13.5…35V	Pt1000	DC 4...20mA	DC 4...20mA

订货

订货时，请给出产品名和型号，例如.:房间传感器QFA3160，室外安装附件AQF3100 必须单独订货。

设备组合

西门子温湿度传感器QFA3160 QFA3171 ... 用于所有都能够获取和处理传感器的DC 0...10 V 或4...20 mA 输出信号的系统或设备。

设计技术

相对湿度

传感器通过传感元件的电容值随湿度变化而成函数方式变化来获取房间内的相对湿度值。

电子测量电路把传感器的信号转换成连续的DC 0...10 V 或者4…20mA 信号，相对应为0...100 % 的相对湿度。

温度

传感器通过传感元件的阻值随温度变化而成函数方式变化来获取风管内的温度值。

该值根据不同的温度测量范围0...50 °C, − 35...+35 °C, 或者 -40...70 °C 转换成DC 0...10V 或者 4…20 mA 的输出信号。测量范围可以进行选择。

机械设计

- 房间传感器由外壳、印制电路板、接线端以及测量杆组成。外壳由两部分组成：底板以及可拆卸的盖子（螺纹连接）在盖子之间安装有一个橡皮密封，保证了IP65 的保护等级。
- 测量回路和设定元件位于盖子内部的电路板上，接线端在底板上。外壳和测量杆通过螺纹连接在一起。
- 测量元件位于测量杆的末端，通过一个螺纹连接的过滤帽保护。
- 传感器配上的M16 电缆管可以连接到底板的底部。如果传感器用在室外，该开口必须卡死而底板另一面的预留孔必须打开。

元件设定

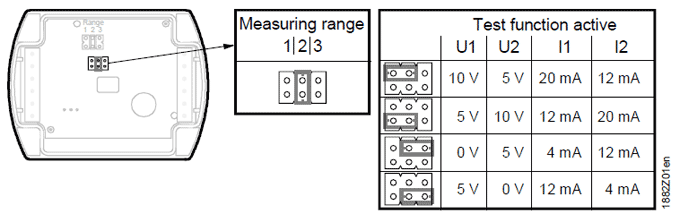

设定元件的位置在面板里面。它包括6 个插脚和一个短插头。它是用来选择所需的温度测量范围和激活测试功能。

不同的插头位置由以下不同的用处：
• 用于有源温度测量范围：
左边位置短插头 (R1) = − 35...+35 °C
中间位置短插头 (R2) = 0...50 °C (出厂设置)
右边位置短插头 (R3) = -40...70 °C
• 用于激活测试功能：
短插头在水平位置：信号输出会显示测试功能激活的值。

出错

• 如果温度传感器出现故障，60 秒钟后温度信号输出端U2(I2)出现0V（4mA），而湿度信号输出U1(I1)达到10 V (20 mA)
• 如果湿度传感器出现故障，60 秒钟后湿度信号输出端U1(I1)达到为10 V (20 mA)，而温度信号仍然正常。

工程注意事项

为给传感器供电，需要一个带单独线圈的安全弱电变压器。在选择变压器并对其保护时，要遵守当地的安全规则。
选择变压器的大小，要考虑到风管式温度传感器的耗电量。
如果需要正确对传感器进行接线，请参考传感器技术资料。
用线长度要在允许的范围内。

电缆路由和电缆选择

在铺设电缆时，必须注意到电缆并排铺设长度越长、间距越小，则电磁干扰越大。
在有 EMC 问题的环境中，必须使用屏蔽防护电缆。
在次级供电线路和信号线中必须采用双绞线。

安装注意事项

室内安装

QFA31…无 AQF3100

安装位置

安装在空调房间的内墙（非外墙！），不应该嵌入式安装在墙体内或安装在窗帘后、靠近热源或者安装在烟道侧的墙体。
传感器必须避免阳光直射
将传感器安装在有人区域，高于地面1.5 米并且距邻墙至少50 cm

注意！

• 外壳间的密封不可拆除，否则IP65 的保护等级将无法得到确保。
• 传感头的传感元件十分敏感，避免安装时有过多震动或其它影响。

安装位置

在不采用 AQF3100 室外安装套件时, 传感器安装时禁止将测量杆指向上方。
安装说明印在传感器的包装上

室内安装

QFA31… 带 AQF3100

安装位置

安装于外墙，最好安装于北面或者西北面的墙体，如果可能，安装在墙体中部，至少距离地面2.5 米.
不要安装在窗体上方或者下方，也不要安装在门上或者阳台、屋檐、通风口等的上方。

安装位置

带 AQF3100 的传感器必须安装在垂直位置(防晒罩在最顶部).

安装说明

安装说明在AQF3100 包装内

注意！

当使用 AQF3100 室外安装套件时，传感器的的电缆孔应该用索环卡死并打开对面的预留M16 电缆孔。

调试注意事项

通电前首先检查接线。
在传感器的印制电路板上选择所需的测量范围。

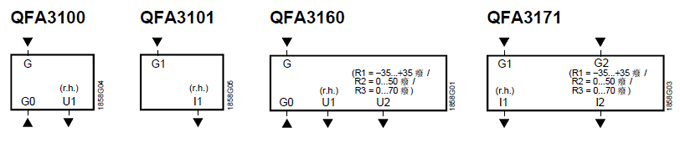

接线端

G, G0 工作电压 AC 24 V (SELV) or DC 13.5...35 V

G1, G2 工作电压 DC 13.5...35 V
U1 信号输出DC 0...10 V 对应相对湿度范围 0...100 %
U2 信号输出4…20 mA 对应温度范围0...50 °C /-40…70 °C / − 35...+35 °C
I1 信号输出 4…20 mA 对应于相对湿度范围 0...100 %
I2 信号输出DC 0...10 V 用于温度范围 0...50 °C / -40…70 °C / − 35...+35 °C

尺寸
